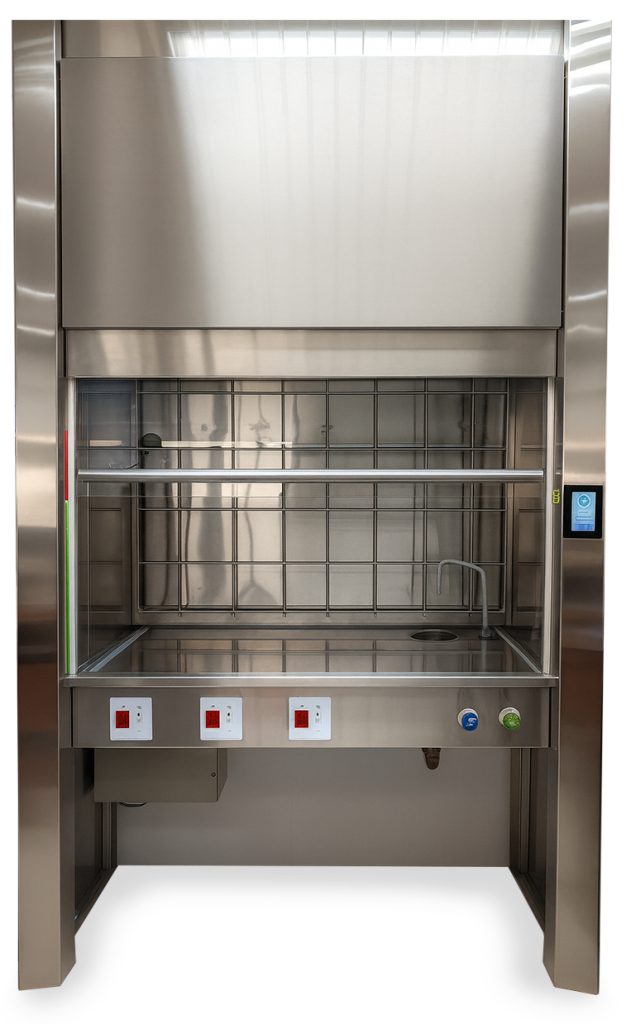

Capela de Exaustão de Gases para Perclórico Modelo PJAG

Ácido Perclórico (HClO₄) é extremamente perigosa porque é um oxidante muito forte, quando o ácido reage com material orgânico, uma reação explosiva pode ser formada. São Capelas de Exaustão de uso exclusivo, somente devem ser usados para digestão de ácido Perclórico.

Algumas recomendações:

O sistema de exaustão da capela de ácido Perclórico deve ser dedicado, com seu próprio sistema de exaustão. Não devem ser compartilhados com outros sistemas de exaustão ou outras Capelas.
Todo o corpo do interior da Capela deve ser fabricado em Aço Inox AISI 316.
Instale somente dutos verticais sem curvas, se possível (instale o exaustor o mais próximo possível da capela de Perclórico).
Instale anéis auxiliares de lavagem (dispersores de água) nos dutos verticais a cada 25 – 30 cm.
Se for necessário usar dutos horizontais, instale os dispersores de água cada 10 cm, com os dispersores instalados para cima e para baixo de cada curva.
Recomenda-se deixar o sistema de exaustão ligado durante pelo menos 20-30 minutos ao término de cada sessão de trabalho.
Ao final da operação, todo o interior da Capela, deverá ser lavado, para garantir que não haja cristais de perclorato depositados.
Treinar e orientar o operador do procedimento correto, do uso de uma Capela Perclórica.

Características técnicas

Capela de exaustão de Gases para ácido Perclórico Modelo PJAG compostos por:

Corpo externo – Composto por faces laterais com cantos chanfrados, travessas de travamento e painel frontal em Aço Galvanizado, revestido por pintura eletrostática e fechamento superior contendo uma porta de inspeção para manutenção de luminária e dutos, confeccionada em fiberglass (fibra de vidro) provida de dobradiças e amortecedores para abertura basculante;

Corpo interno (Box de Captação) – Fabricado em Aço Inox AISI 316, com corpo com faces laterais, posterior e superior com acabamento arredondado nos cantos, com sistema de lavagem garantindo total lavagem dos gases, e com rasgo para fixação de luminária;

Baffles – Defletoras para orientação do fluxo de tiragem, uma superior angular e outra inferior plana; fabricado em aço inoxidável AISI 316, com acabamento arredondado nos cantos.

Luminária – Provida de vidro de segurança, equipada com lâmpadas de LED 9W, não havendo contanto entre ambiente de gases e parte elétrica;

Janela tipo Guilhotina com folha de vidro temperado com 8mm de espessura, e puxador em alumínio natural, canaletas e guias em PVC rígido industrial, e sistema de contrapeso com cabo de aço plastificado e roldanas industriais;

Painel Frontal – Painel de comando em compensado naval de madeira de lei revestido e laminado texturizado HW, permitindo a instalação das tomadas; Válvulas de Bloqueio para Comando à distância das utilidades internas da Capela, identificadas por cores conforme Norma UNE-EN 13792 – 2002 – Colour coding of taps and valves for use in laboratories;

Sistema de Cortina d´água – composta de Válvula de comando a distância de água, acionando o sistema de Cortina de Água com tubulação de 3/8’’ em aço inox 316;

Módulo inferior – Fabricado em compensado naval em lâminas de madeira de lei fixadas por cola bi fenólicas e protegidas por resina especial fungicida, revestida externamente em laminado melamínico texturizado HW e internamente em laminado melamínico branco liso. Três porta com bordas em ABS de alta resistência com acabamento em post forming arredondado e dobradiças em aço com regulagem de prumo permitindo abertura de 90° e fechamento automático a 45°; prateleira interna removível e de altura ajustável, fabricado em madeira compensada laminado naval revestida em laminado melamínico branco liso. A base do Gabinete, fabricado em Compensado naval; opcionalmente podemos oferecer armários para guarda de inflamáveis ou corrosivos.

Tampo – Em aço inoxidável AISI 316, chapa de 1,5mm com preenchimento em “MDF”, com borda frontal elevada para retenção de líquidos. Emendas serão arredondadas para que não se acumule líquidos, calha para descarte de água fabricada em Aço Inox AISI 316;

Sistema de exaustão – Conforme projeto.

Sistema de monitoramento do ar – Sistema de segurança conforme os requisitos normativos das Normas ANSI / AIHA Z 9.5 (3.3.3 Flow-measuring device for laboratory fume hoods.); NFPA 45 – National Fire Protection Association, 2011(8.7 – Measuring device for hood airflow.), EN 14175-2 (8.2 Indicador del flujo de aire).

CV 50 – Monitor de velocidade facial em tempo real com alarme sonoro e visual, Display LCD (Cristal Líquido), opcionalmente podemos oferecer sistemas de Controle do ar.

VAV PCV – 100 Sistema de Controle de ar VAV (Volume de ar variável), permite até 85% de economia de energia, Indicação e controla a velocidade facial em tempo real com alarme sonoro e visual, Display LCD (Cristal Líquido),

VAV PCV – 200 Sistema de Controle de ar VAV (Volume de ar variável), permite até 85% de economia de energia, Indicação e controla a velocidade facial em tempo real com alarme sonoro e visual, Display Touch Screen 4.3’, com indicação e controle de face (m/s), alarme de baixa e alta velocidade, alarme para abertura da janela e falha elétrica. Configuração set point de velocidade de face, de alarmes e calibração do sistema, ajuste dos temporizadores para retardo de desligamento.

Opcionalmente podemos oferecer,

Sistema de Controle Capela: VAV com Guilhotina Automática com Sensor de Temperatura tipo PT100.

Sistema de Controle Lavador de Gases: Sistema Automático para correção do pH com sistema de troca de solução automática.

Sistema Automático com supervisão de todos os parâmetros (IOT) baseado na EN14175 – 7
